開き窓の採寸方法

採寸に必要な道具

必須コンベックス(金属メジャー)

コンベックス等の金属製のメジャーをご用意下さい。
メジャーは100円ショップにも売っていますが、 目盛が正確でない場合があります。
内窓の採寸には、必ず金属製のメジャーを使って計測して頂くようお願いします。

必須筆記具・メモ
寸法の記載には、採寸用のチェックシートをご利用頂くと便利です。間違いのない発注のために、採寸した数字はすべてメモして保管しておきましょう。
また、発注時必要なサイズは「ミリ単位」となりますので、採寸時にセンチとミリの変換を間違わないよう気をつけましょう。
採寸チェックシートはこちらからもダウンロードできます。

あると便利

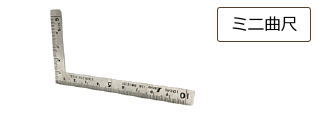

あると便利ミニ曲尺(かねじゃく)

ミニ曲尺(かねじゃく)は有効寸法など細かい所の計測に使えます。

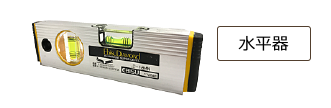

あると便利水平器

水平器は窓枠の傾きを確認できます。

あると便利採寸チェックシートダウンロード

採寸の流れ

1.横幅寸法を測ります。 2.高さ寸法を測ります。 3.下枠の奥行寸法を測ります。 4.縦枠の奥行寸法を測ります。 5.完了したら価格をチェックしましょう!

まずは窓の横幅を採寸

横幅を測ります。

  1. W1・W2・W3の3ヶ所を計測します。
  2. 計測した3ヶ所の最小値を製作(発注)寸法としてください。
  3. W1~W3の寸法差が3mm以上ある場合は、窓枠とインプラス枠の間に調整スペーサーを敷いて枠補正をしてください。

測り方

①メジャーがまっすぐ水平になるように計測して下さい。 ②コンベックスの先端を窓枠に押し当てます。 ③窓枠の内側までの寸法を計測します。



Question:どうして3ヶ所も測るの?

A.3ヶ所測るのには理由があります。どんな窓にも多少は歪みがあるため、1ヶ所だけの採寸では「発注した内窓が大きすぎて入らない」という可能性があります。何か所か採寸したうちの最小値で内窓を作成し、もし隙間が出たら隙間用部材で埋めてコーキングするという方法が一番安全です。DIYで内窓を設置して頂く場合の安全策として、このような採寸方法をオススメしています。

続いて高さを採寸

横幅と同じように高さも3ヶ所採寸して下さい。

  1. H1・H2・H3の3ヶ所を計測します。
  2. 計測した3ヶ所の最小値を製作(発注)寸法としてください。
  3. H1~H3の寸法差が3mm以上ある場合は、窓枠とインプラス枠の間に調整スペーサーを敷いて枠補正をしてください。

測り方

①計測位置が斜めにならないように注意してください。 ②コンベックスの先端を窓枠に押し当てます。 ②窓枠の内側までの寸法を計測します。


奥行き寸法を採寸

  1. 開き窓の枠の取付けに必要な奥行(有効)寸法は55mm以上です。
    それ以下の場合はふかし枠を使用して枠を取付けることになります。
  2. 既存サッシの室内側に一番出ている部分から窓枠の先端まで計測してください。
  3. 下枠側が「有効A寸法」となります。
  4. 縦枠側が「有効B寸法」となります。

既存サッシの室内側に一番出ている部分から窓枠の先端までの窓枠寸法を有効寸法といいます。
インプラスの枠を取付けるには55mm以上の有効寸法が必要です。55mm以下の場合はふかし枠を使用して取付けます。(関連記事:ふかし枠って何?)

有効寸法を測る際のポイント

既存サッシは様々な形状があります。どこが一番室内側に出ているかで採寸箇所が異なりますので、下図を参考に採寸して下さい。
判断が難しい場合は、「写真判定サービス」をご利用下さい。

アングル部分
既存サッシのアングルが最も出ている場合、アングルから窓枠先端までを計測します。
ハンドル部分
既存サッシのハンドル部分が最も出ている場合、ハンドルの先端から窓枠先端までを計測します。

アングルやハンドルなど、一番出っ張っているところがどこかわかったら、そこから奥行きサイズを測ります。
上図の場合はアングルから測っています。

採寸箇所に迷ったら【写真判定サービス】
内窓診断が無料でできる!
「ここに内窓をつけたい!」と考えている窓の写真をお送りください。
プロの施工士が取付けが可能かどうか判定いたします!

奥行きA寸法を測る

インプラス設置場所の下枠側・奥行(A)寸法を測ります。

①A寸法を計測します。

②既存サッシの最も出ている箇所から窓枠先端までを計測します。※写真はサッシアングルからの例

奥行きB寸法を測る

インプラス設置場所の縦枠側・奥行(B)寸法を測ります。
①B寸法を計測します。 ②既存サッシの最も出ている箇所から窓枠先端までを計測します。※写真はサッシアングルからの例

採寸が完了したら

測っていただいたサイズは、簡単見積で価格を見る際に使用します。
また、そのサイズをもとに商品の製作をしますので、しっかり記録し、採寸していただくようお願いします。

簡単見積はこちらから
