内窓Howto～【インプラス】入隅（いりすみ）窓への取付け方法　

入隅の窓（壁際に取付いている窓）へのインプラスの取付け方をご紹介します。

入隅の窓へのインプラスの取付け方

通常の取付け方法

有効寸法の計測

窓枠内にそのまま取付けできます。

インプラスの引違い窓の枠サイズは約70mmです。有効寸法（窓枠寸法）が70mm以上あれば、引違い窓の枠は窓枠内に取付けることができます。
FIX窓や開き窓は、有効寸法が55mm以上あれば、窓枠内に取付けることができます。

※クレセントの干渉が気になるときは、クレセントを避けた位置から有効寸法をご確認ください。

■参考記事

有効寸法が不足する場合は？

有効寸法の不足分をふかし枠で補います。

インプラスの枠取付け後

有効寸法（窓枠寸法）が不足する場合は、ふかし枠（20・40・50・70mmの4サイズ）を取付け、有効寸法の不足分を補います。

■参考記事

ふかし枠採用上のご注意

入隅箇所にふかし枠を取付ける場合は、入隅箇所の寸法確認をします。ふかし枠を取付けるのに必要な寸法（壁面から窓枠の内側までの距離）は28mm以上です。

ふかし枠（画像：40mmふかし枠）

入隅箇所の寸法が28mm以下の場合は、「ふかし枠カバー材」が壁面と干渉するため、その箇所はふかし枠の取付けができません。

ふかし枠の金属の芯材（補強部材）の上に樹脂のカバー材をかける際、カバー材は芯材の外側を回り込むように取付きます。この時カバー材が壁面に当たると取付けられません。

カバー材を取付けるためのゆとりが28mm以上必要となります。

入隅箇所の寸法が28mm以下の場合は、「ふかし枠カバー材」が壁面と干渉し、ふかし枠の取付けができません。

ふかし枠の取付けができないときは？

入隅箇所の寸法が28mm以下の場合は、その箇所は市販の木材で代用します。
※木材はホームセンター等で別途ご用意ください。

木材の寸法

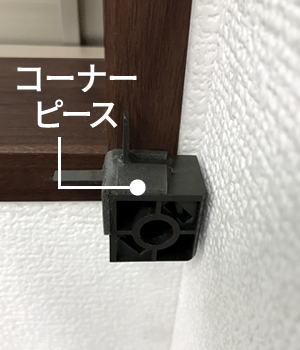

コーナーカバーは取付けできません。

木材の奥行寸法は、ふかし枠のサイズに合わせます。木材を使用した場合、木材側の角にはコーナーカバーの取付けはできません。

内観右側のふかし枠を木材で代用した取付け例

インプラスの枠取付け後

室内から見て右側のふかし枠を木材で代用した取付け例です。木材の色が気になる方は、お好みに合わせ塗装や木口テープなどで仕上げてください。

こんなときはどうするの？

有効寸法が不足する場合の対処方法についていくつかご紹介します。

天井に近い窓

天井に近い窓の場合

上部と入隅側が壁面に近い場合は、以下の2パターンで検討します。

①上部と入隅側の2方は木材を使用、下部ともう一方の側面はふかし枠を使用する。

②4方すべてを木材にする。

出窓やマンションに多い3方が壁に囲まれた窓

3方にふかし枠が必要な窓の場合

ふかし枠が取付けできない場合は、3方すべてに木材を使用して有効寸法を確保します。

※下地の状況によっては、窓枠に取付けず手前の壁面位置で取付けられる場合もあります。

掃出し窓の幅木

幅木のある窓の場合

木材を取付ける箇所に幅木がまわっている場合は、その部分の幅木をカットして木材を取付けます。

幅木のカット後

木材取付け後

まとめ

引違い窓に必要な有効寸法

インプラスは必要な有効寸法があれば、簡単に取付けられる商品です。

有効寸法が不足していている窓でもふかし枠や木材を使用することで有効寸法は確保できます。

是非、インプラスのDIY取付けにチャレンジしてみてください。

激安内窓クラブでは、インプラス取付け可否の無料診断をしております。DIY取付けにチャレンジしたいけれど、取付けられる窓かどうかわからないという方は「内窓取付け写真判定サービス」をご利用ください。
